幻燈片1
焊 接
幻燈片2
焊接概述
焊接在現代工業生產中具有十分重要地作用，在制造大型結構或復雜地機器部件時，更顯優越，因?yàn)樗梢杂没鬄樾�，化�?fù)雜為簡單地方法準備坯料，然后用逐次裝配焊接地方法拼小成大，這是其他工藝方法難以做到的。
特種設備工程技術中心
幻燈片3
水冷壁焊接
特種設備工程技術中心
幻燈片4
汽車制造
特種設備工程技術中心
幻燈片5
動車組制造現場
特種設備工程技術中心
幻燈片6
造船行業的自動化焊接
特種設備工程技術中心
幻燈片7
水下焊接
特種設備工程技術中心
幻燈片8

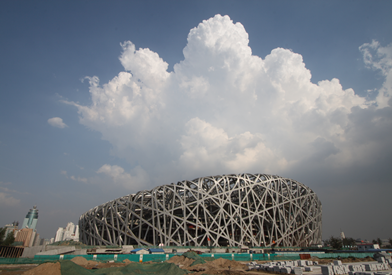

國家體育場鳥巢的焊接結構
幻燈片9
國家體育場鳥巢的焊接結構
l 鳥巢結構用鋼總量約53000噸，涉及Q345C、Q345D、Q345GJC、Q345GJD、Q460E、GS-20Mn5V6個鋼種。
l 采用的鋼板規格厚度大于42mm的占總用鋼量的24％，達12800噸，其中110mm厚鋼板為國內建筑用鋼中首次采用的Q460E。
l 設計要求幾乎全部焊縫為全熔透一級焊縫，焊縫的總長超過了31萬米�，F(xiàn)場焊縫超過6萬米（不含角焊縫），100%超聲波探傷。
l 據不完全統計，整個“鳥巢”所消耗的焊材2100噸以上
幻燈片10
焊接特點和應用
焊接的主要特點是：
（1）節省材料，減輕質量；
（2）簡化復雜零件和大型零件的制造；
（3）適應性好；可實現特殊結構的生產；
（4）滿足特殊連接要求；可實現不同材料間的連
接成型；
（5）降低勞動強度，改善勞動條件。
焊接方法的應用：
（1）制造金屬結構件，承壓設備；
（2）制造機器零件和工具；
（3）修復。
特種設備工程技術中心
幻燈片11
焊接概述
焊接在承壓類特種設備制造中也占有重要的地位。焊接質量對承壓類特種設備的產品質量和使用安全可靠性有直接影響。許多承壓類特種設備事故源于焊接缺陷，因此，對承壓類特種設備無損檢測人員來說，掌握焊接知識是非常必要的。
總重量達千噸級、壁厚280mm的大型熱壁加氫反應器
特種設備工程技術中心
幻燈片12
l 承壓類特種設備常用焊接方法
l 焊接接頭
l 焊接應力與變形
l 承壓類特種設備常用鋼材的焊接
l 焊接缺陷及其特征
特種設備工程技術中心
幻燈片13
焊接定義
1 焊接定義
焊接是通過加熱或加壓，或兩者并用，并且用或不用填充材料，使工件達到原子間結合的一種方法。
（1）熔化焊 將待焊處母材金屬熔化以形成焊縫的焊接方法稱為熔焊。
（2）壓力焊 焊接過程中，必須對焊件施加壓力（加熱或加熱），以完成焊接的方法稱為壓焊。
（3）釬焊 釬焊是硬釬焊和軟釬焊的總稱。采用比母材金屬熔點低的金屬材料作釬料，將焊件和釬料加熱到高于釬料熔點、低于母材溶化溫度，利用液態釬料潤濕母材，填充接頭間隙并與母材相互擴散實現連接焊件的方法。
特種設備工程技術中心
幻燈片14

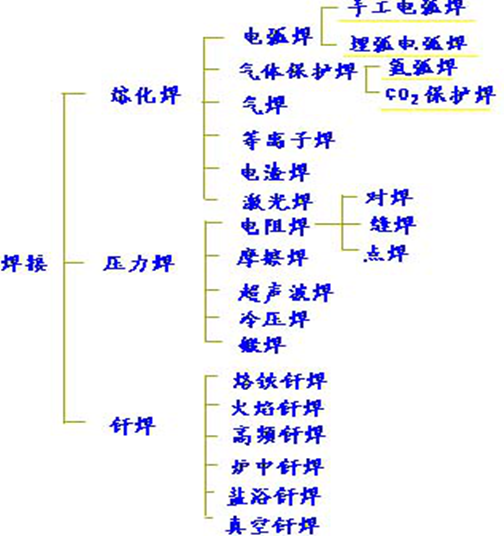

焊接分類
特種設備工程技術中心
幻燈片15
2. 熔焊原理及過程
l 熔焊的本質及特點
l 加熱 ― 熔化 ― 冶金反應 ― 結晶凝固 ― 固態相變 ― 形成接頭
l 熔化焊的本質是小熔池熔煉與鑄造，是金屬熔化與結晶的過程。
l 熔池存在時間短，溫度高；冶金過程進行不充分，氧化嚴重；熱影響區大。
冷卻速度快，結晶后易生成粗大的柱狀晶。
特種設備工程技術中心
幻燈片16
熔化焊的三要素
l 熱源
l 能量要集中，溫度要高。以保證金屬快速熔化，減小熱影響區。滿足要求的熱源有電弧、等離子弧、電渣熱、電子束和激光。

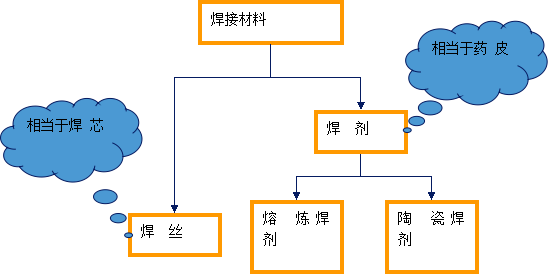

l 熔池的保護
l 可用渣保護、氣保護和渣-氣聯合保護。以防止氧化，并進行脫氧、脫硫和脫磷，給熔池過渡合金元素。
l 填充金屬
保證焊縫填滿及給焊縫帶入有益的合金元素，并達到力學性能和其它性能的要求，主要有焊芯和焊絲。
特種設備工程技術中心
幻燈片17
承壓類特種設備常用的焊接方法
l 手工電弧焊（SMAW）
l 埋弧自動焊(SAW)
l 氬弧焊(非熔化極TIG,熔化極MIG)
l 二氧化碳?xì)怏w保護焊(GMAW)
l 等離子弧焊(PAW)
電渣焊(ESW)
特種設備工程技術中心
幻燈片18

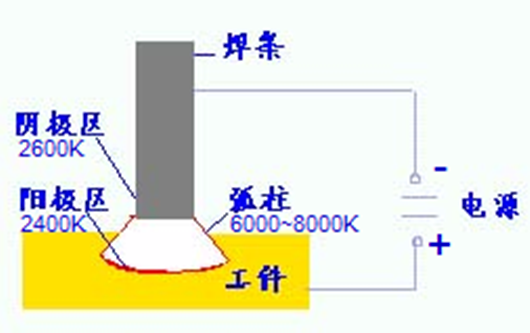

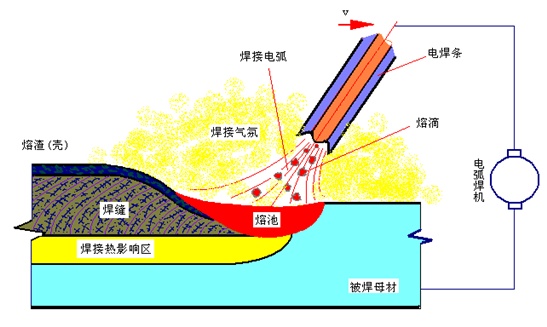

手工電弧焊
手工電弧焊是利用焊條與工件之間的電弧熱，將焊條和部分工件熔化而形成焊縫的焊接方法
電弧區域熱量分布：陽極區 43％，弧柱區21％，陰極區36％
特種設備工程技術中心
幻燈片19
手工電弧焊的特點
手工電弧焊具有設備簡單，操作靈活，成本低等優點，且焊接性好，對焊接接頭的裝配尺寸無特殊要求，可在各種條件下進行各種位置的焊接，適于多種鋼材和有色金屬等是生產中應用最廣的焊接方法。
手工電弧焊時有強烈弧光和煙塵污染，焊接質量不夠穩定，焊縫短而不連續，焊縫寬度不均，勞動條件差，勞動強度大，生產率低，對工人技術水平要求較高。
特種設備工程技術中心
幻燈片20
手工電弧焊設備
一、 焊條電弧焊電源
1.手工電弧焊電源基本要求
手工電弧焊電源應具有適當?shù)目蛰d電壓和較高的引弧電壓，以利于引弧，保證安全；當電弧穩定燃燒時，焊接電流增大，電弧電壓應急劇下降；還應保證焊條與焊件短路時，短路電流不應太大；同時焊接電流應能靈活調節，以適應不同的焊件及焊條的要求。
2.電源的種類
常用的手工弧焊電源根據輸出電流類型分為直流電焊機和交流電焊機
特種設備工程技術中心
幻燈片21
手工電弧焊
2.電源種類

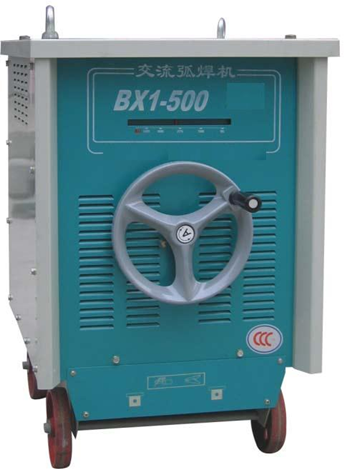

（1）交流弧焊機
它是一種特殊的降壓變壓器，具有結構簡單、噪聲小、成本低，效率高，使用和維護方便等優點，是手工電弧焊中應用最廣泛的一種供電設備。但是需注意：交流弧焊機電弧穩定性較差。
特種設備工程技術中心
幻燈片22
手工電弧焊

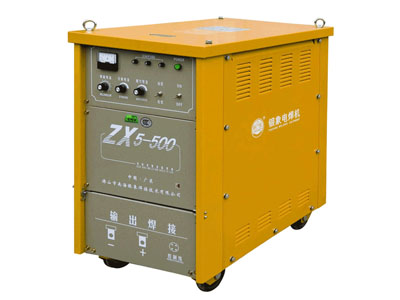

（2）直流弧焊機
1）旋轉式直流電焊機：由一臺三相感應電動機和一臺直流弧焊發電機組成。焊接電流可在較大范圍內均勻調節以滿足焊接工藝的要求。
2）硅整流式直流電焊機:多采用硅整流元件，與旋轉式直流電焊機相比具有噪聲小，效率高，用料少，成本低等優點，正逐步代替旋轉式直流電焊機
特種設備工程技術中心
幻燈片23
手工電弧焊
直流電焊機的特點是直流電弧燃燒穩定，所以用小電流焊接時常選用。在焊接合金鋼、不銹鋼等材質工件時，也常選用直流電源。

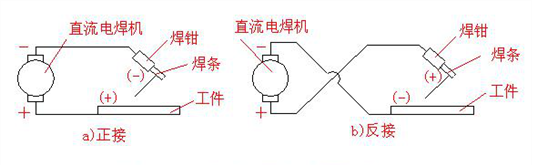

直流電源根據接工件電極的不同，分為正接和反接兩種接法。直流正接是指工件接正極，焊條接負極（厚板、酸性焊條）。直流反接是指工件接負極，焊條接正極（薄板、堿性低氫焊條、低合金鋼和鋁合金）。
特種設備工程技術中心
幻燈片24
三.焊條
1.定義
焊條是涂有藥皮的供手工電弧焊用的熔化電極，由藥皮和焊芯兩部分組成。
2.焊芯：焊條中被藥皮包覆的金屬芯
作用（1）作為焊接過程的電極，產生電弧
（2）熔化作為填充金屬，與熔化的母材共同形成焊縫金屬
3.藥皮：壓涂在焊芯表面的涂料層
作用：在焊接過程中造氣，起保護作用，防止空氣進入焊縫；同時具有冶金作用，如脫氧、脫硫、脫磷和滲合金等；并具有穩弧、脫渣等作用，以保證焊條具有良好的工藝性能，形成美觀的焊縫。
；
特種設備工程技術中心
幻燈片25
手工電弧焊
l 4. 焊條的分類
l (1)焊條按熔渣的化學性質分為兩大類
l 酸性焊條 溶渣呈酸性(熔渣堿度<1.5)，藥皮中含大量SiO2、TiO2、FeO 、MnO等酸性氧化物。
l 優點：焊條工藝性能良好，成形美觀，特別是對銹、油、水分等的敏感度不大，抗氣孔能力強。
l 缺點:焊縫金屬的力學性能，特別是沖擊韌性較低，抗裂性較差。
l 堿性焊條 熔渣呈堿性(熔渣堿度>1.5) ，藥皮的主要成分為CaCO3、CaF2、CaSiO3和MgCO3等堿性氧化物。
l 優點：抗裂性能好，特別是沖擊韌度較高。承壓類特種設備制造中廣泛使用堿性焊條
缺點：對銹、油、水分較敏感，容易產生氣孔缺陷，電弧穩定性差，脫渣性不好，發塵量大。
特種設備工程技術中心
幻燈片26
手工電弧焊
(2)焊條按用途可分為十一大類
碳鋼焊條、低合金鋼焊條、鉬和鉻鉬耐熱鋼焊條、低溫鋼焊條、不銹鋼焊條、堆焊焊條、鑄鐵焊條、鎳及鎳合金焊條、銅及銅合金焊條、鋁及鋁合金焊條、特殊用途焊條。
特種設備工程技術中心
幻燈片27
手工電弧焊
5.焊條型號
由國家標準分別規定各類焊條的型號編制方法。如標準規定碳鋼焊條型號為“E××××”，
其中，字母“E”表示焊條；
前二位數字表示熔敷金屬抗拉強度的最小值；
第三位數字表示焊接位置，“0”及“1”表示焊條適用于全位置（平焊、立焊、橫焊、仰焊）焊接，“2”為平焊及平角焊，“4”表示焊條適用于向下立焊；
第三位和第四位數字組合時表示焊接電流種類及藥皮類型。
在第四位數字后附加"R"表示耐吸潮焊條；附加"M"表示耐吸潮和力學性能有特殊規定的焊條；附加"-1"表示沖擊性能有特殊規定的焊條。
特種設備工程技術中心
幻燈片28
手工電弧焊
l 6.焊條的選用
l （1）按強度等級和化學成分選用
l 焊接一般結構，如低碳鋼、低合金鋼結構件時，一般選與焊件強度等級相同的焊條，而不考慮化學成分相同或相近。
l 焊接異種結構鋼時，按強度等級低的鋼種選用焊條。
l 焊接特殊性能鋼種，如不銹鋼、耐熱鋼時，應選用與焊件化學成分相同或相近的特種焊條。
l 焊件碳、硫、磷質量分?jǐn)?shù)較大時，應選用堿性焊條。
焊接鑄造碳鋼或合金鋼時，因?yàn)樘己秃辖鹪氐馁|(zhì)量分?jǐn)?shù)較高，而且多數鑄件厚度、剛度較大，形狀復雜，故一般選用堿性焊條。
特種設備工程技術中心
幻燈片29
手工電弧焊
l （2）按焊件的工況條件選用焊條
l 焊接承受動載、交變載荷及沖擊載荷的結構件時，應選用堿性焊條。
l 焊接承受靜載的結構件時，應選用酸性焊條。
l 焊接表面帶有油、銹、污等難以清理的結構件時，應選用酸性焊條。
焊接在特殊條件，如在腐蝕介質、高溫等條件下工作的結構件時，應選用特殊用途焊條。
特種設備工程技術中心
幻燈片30
手工電弧焊
l （3）按焊件形狀、剛度及焊接位置選用焊條
l 厚度、剛度大、形狀復雜的結構件，應選用堿性焊條。
l 厚度、剛度不大，形狀一般，尤其是均可采用平焊結構件，應選用適當?shù)乃嵝院笚l。
除平焊外，立焊、橫焊、仰焊等焊接位置的結構件應選用全位置焊條。
特種設備工程技術中心
幻燈片31
手工電弧焊
四、手工電弧焊焊接工藝規范
焊接規范是影響焊接質量和焊接生產率的各個焊接工藝參數的總稱。手工電弧焊時，焊接規范主要包括焊接電流、電弧電壓、焊條種類和直徑、焊機種類和極性、焊接速度、焊接層數等。
其中焊接電流主要影響焊縫的熔深，電弧電壓主要影響焊縫的熔化寬度。
特種設備工程技術中心
幻燈片32
埋弧焊
1.定義
埋弧自動焊是利用專門的機械設備自動完成手工電弧焊中的引燃電弧、送進焊條以及移動電弧等焊接動作，并使電弧在較厚焊劑下燃燒的熔化焊。

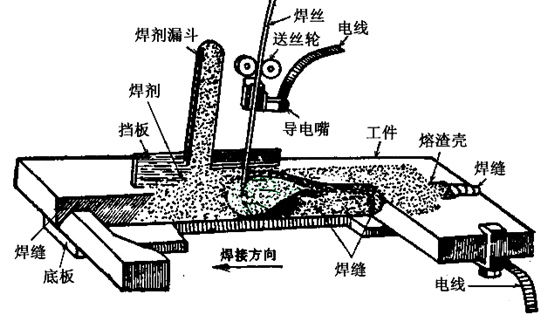

2.焊接過程
如下圖所示，埋弧焊的焊接過程可概括為：自動送絲；引弧；焊劑自動下料；焊機勻速運動；電弧在焊劑下燃燒。
特種設備工程技術中心
幻燈片33
埋弧焊

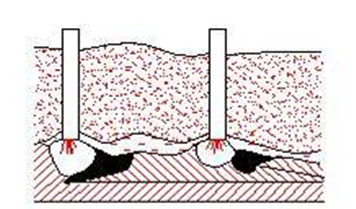

埋弧自動焊接過程（焊縫剖面圖）
特種設備工程技術中心
幻燈片34
焊絲與焊劑
熔煉焊劑：在熔煉爐中制備，成分均勻，適于大量生產；
陶瓷焊劑：利用粉末冶金工藝制備，顆粒強度低。
特種設備工程技術中心
幻燈片35
埋弧焊
埋弧自動焊的特點
1、焊接質量高且穩定；
2、熔深大，節省焊接材料；
3、無弧光，無金屬飛濺，焊接煙霧少；
4、自動化操作，生產效率高。
5、設備昂貴，工藝復雜，適于長的直線焊縫和圓筒形
工件的縱、環焊縫的批量生產。
特種設備工程技術中心
幻燈片36
埋弧焊

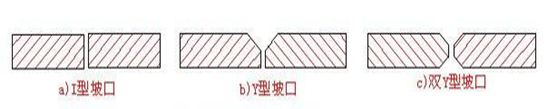

埋弧焊的焊前準備
板厚小于14mm時，可不開坡口；
板厚為14～22mm時，應開Y型坡口；
板厚為22～50mm時，可開雙Y型或U型坡口。
Y型和雙Y型坡口的角度為50°～60°。
特種設備工程技術中心
幻燈片37
埋弧焊

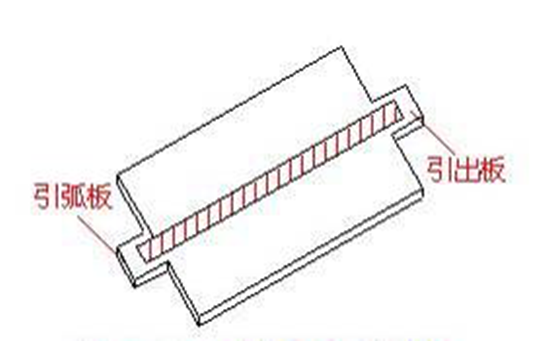

焊縫間隙應均勻，焊直縫時，應安裝引弧板和熄弧板，以防止起弧和熄弧時產生的氣孔、夾雜、縮孔、縮松等缺陷進入工件焊縫之中
特種設備工程技術中心
幻燈片38
埋弧焊

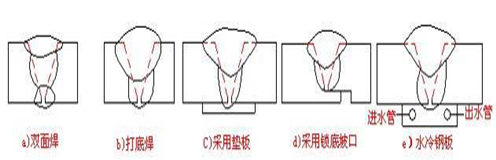

l 平板對接焊
一般采用雙面焊，可不留間隙直接進行雙面焊接，也可采用打底焊或焊劑墊或墊板。為提高生產率，也可采用水冷銅成型底板進行單面焊雙面成型。
l 環焊縫

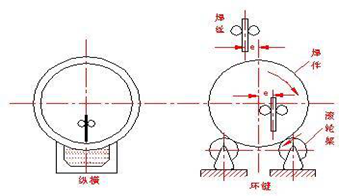

焊接環焊縫時，焊絲起弧點應與環的中心線偏離一距離e，以防止熔池金屬的流淌。一般偏離距離為20~ 40mm，直徑小于250mm的環縫一般不采用埋弧自動焊。
l 多絲埋弧焊
同時有兩個以上焊絲起焊接，焊接速度高，焊縫成型好。前一電弧保證熔深，后續電弧調節熔寬，使熔池形狀及焊縫成型較為合理。
特種設備工程技術中心
幻燈片39
埋弧焊
埋弧焊的應用
埋弧焊主要用于壓力容器的環縫焊和直縫焊，鍋爐冷卻壁的長直焊縫焊接，船舶和潛艇殼體的焊接，起重機械（行車）和冶金機械（高爐爐身）的焊接。
特種設備工程技術中心
幻燈片40
三、氣體保護電弧焊
l 用外加氣體作為電弧介質并保護電弧和焊接區的電弧焊，簡稱氣體保護焊。
l （一） 氬弧焊
l 定義：氬弧焊是使用氬氣作為保護氣體的氣體保護焊。
l 根據電極是否熔化分為不熔化極氬弧焊（鎢極氬弧焊）和熔化極氬弧焊
l 注：氬氣
l 氬氣為惰性氣體，高溫下不溶入液態金屬，也不與金屬發生化學反應，因此，氬氣是一種理想的保護氣體。
l 由于氬弧溫度高，因此一旦引燃，電弧就很穩定。
l 氬弧焊一般要求氬氣純度達99.9%，我國生產的工業純氬，其純度可達99.9%，完全合乎氬弧焊的要求。
氬弧焊對焊前的除油、去銹、去水等準備工作要求嚴格，否則就會影響焊縫質量。
特種設備工程技術中心
幻燈片41
氣體保護電弧焊
鎢極氬弧焊
以鎢釷合金和鎢鈰合金為陰極，利用鎢合金熔點高，發射電子能力強，陰極產熱少，鎢極壽命長的特點，形成不熔化極氬弧焊。
特種設備工程技術中心
幻燈片42
氣體保護電弧焊
特種設備工程技術中心
幻燈片43
氣體保護電弧焊

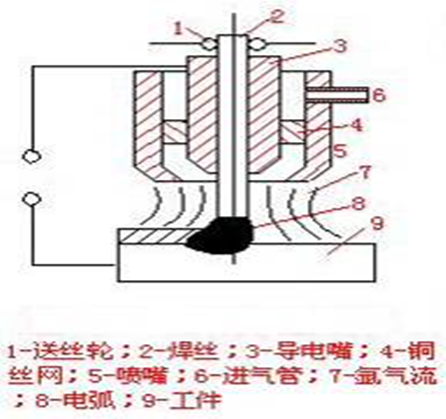

l 熔化極氬弧焊
l 以焊絲為一電極（正極），工件為另一電極（負極），焊絲熔滴通常呈很細顆粒的“噴射過渡”進入熔池，所用電流比較大，生產率高。
板厚8mm以上的鋁容器。為使電弧穩定，熔化極氬弧焊通常采用直流反接，這對于焊鋁工件正好有“陰極破碎”作用。
特種設備工程技術中心
幻燈片44
氣體保護電弧焊
特種設備工程技術中心
幻燈片45
氣體保護電弧焊
l 氬弧焊的特點及應用
l 可焊接各種鋼材、有色金屬和合金，焊接質量優良。
l 可全位置自動焊接。
l 焊接熱影響區小，焊件不易變形
l 電弧穩定，焊縫致密，成型美觀。
l 氬氣貴，設備復雜，焊接成本高。
氬弧焊主要用于易氧化的有色金屬和合金鋼的焊接,如鋁、鎂、鈦及其合金、耐熱鋼、不銹鋼等。適用于單面焊雙面成形，如打底焊和管子焊接；鎢極氬弧焊還適用于薄板焊接。
特種設備工程技術中心
幻燈片46
(二)CO2氣體保護焊
1.定義：利用CO2作為保護氣體的氣體保護焊，簡稱CO2焊。
CO2氣體
CO2氣體密度大，高溫體積膨脹大，保護效果好。但CO2在高溫下易分解為CO和O，導致合金元素的氧化，熔池金屬的飛濺和CO氣孔。焊接用CO2純度要大于99.8%。
特種設備工程技術中心
幻燈片47
(二)CO2氣體保護焊

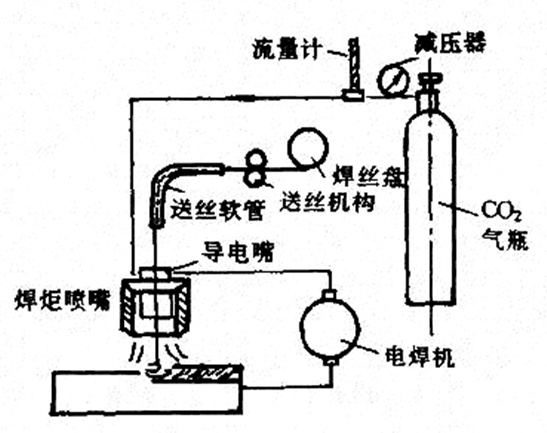

CO2氣體保護焊示意圖
特種設備工程技術中心
幻燈片48
氣體保護電弧焊
CO2焊時的飛濺
CO2+Fe = FeO+CO↑
FeO進入熔池和熔滴，與熔池和熔滴中的碳反應：
FeO+C = Fe+CO
生成的CO在熔池和熔滴內體積急劇膨脹而爆破，導致飛濺。
防止飛濺的措施
l CO2焊常用H08Mn2SiA焊絲來進行脫氧，合金化。
l 采用短路過渡和細顆粒過渡。
l 為使電弧穩定，飛濺少，CO2焊采用直流反接。
l 采用含硅、錳、鈦、鋁的焊絲，防止鐵的氧化。
l 采用藥芯焊絲。
特種設備工程技術中心
幻燈片49
氣體保護電弧焊
l 2.二氧化碳焊特點
l 焊接成本低。
l 焊接熱影響區小，焊件不易變形，焊接質量好。
l 電流密度大，生產效率高；
l 操作性能好，適于全位置焊接
l 采用大電流時，飛濺大，煙霧多。
l CO2焊成本低，生產率高，焊縫質量較好，主要用于低碳鋼和低合金結構鋼焊接，適用于各種厚度。
特種設備工程技術中心
幻燈片50
四、等離子弧焊
1. 定義：借助水冷噴嘴對電弧的拘束作用，利用機械壓縮效應（電弧通過噴嘴細小孔道時的被迫收縮）、熱壓縮效應（在冷氣流的強迫冷卻下，帶電粒子流〈離子和電子〉往弧柱中心集中）和電磁收縮效應（弧柱帶電粒子的電流線為平行電流線，相互磁場作用使電流線產生相互吸引而收縮）將電弧壓縮為細小的等離子體，獲得較高能量密度的等離子弧進行焊接的方法稱為等離子弧焊。
特種設備工程技術中心
幻燈片51
等離子弧特點和應用
l 等離子弧能量密度大（105～106W/cm2），弧柱溫度高（24000K以上），穿透能力強。10～ 12mm厚鋼材可不開坡口，一次焊透雙面成型，焊接速度快，生產率高，應力變形小。
l 電流小到0.1A時，電弧仍能穩定燃燒，能保持良好的挺直度與方向性，所以可焊接很薄的箔材。
l 等離子弧焊接在生產中已廣泛應用，特別是國防工業及尖端技術所用的銅合金、合金鋼、鎢、鉬、鈷、鈦等金屬的焊接。如鈦合金導彈殼體、波紋管及膜盒、微型繼電器、電容器的外殼封焊以及飛機上一些薄壁容器均可用等離子弧焊接。
但等離子弧焊接設備比較復雜，氣體耗量大，只宜于室內焊接。
特種設備工程技術中心
幻燈片52
等離子弧焊
特種設備工程技術中心
幻燈片53
五 、電渣焊

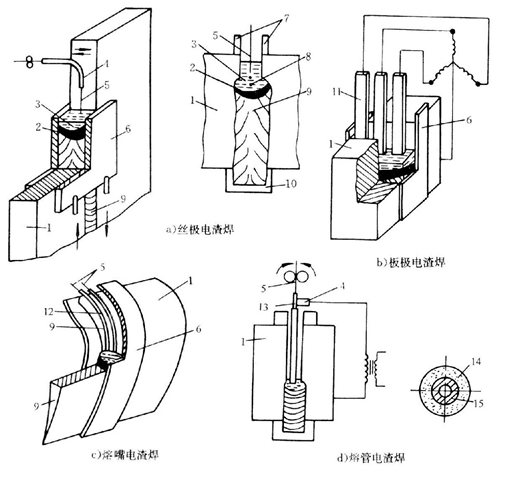

1.定義：利用電流通過熔渣時產生的電阻熱加熱和熔化焊絲和母材來進行焊接的一種熔化焊方法。分為絲極、板極、熔嘴和熔管電渣焊。
特種設備工程技術中心
幻燈片54
五 、電渣焊
l 2.電渣焊特點
l 宜在垂直位置焊接
l 適于大厚度件焊接，生產率高，焊接材料消耗少
l 渣池對被焊件有較好預熱作用，不易出現淬硬組織
l 高溫停留時間長，組織粗大，焊后必須進行正火和回火熱處理
焊縫成形系數調節范圍大，有利于防止熱裂紋的產生
特種設備工程技術中心
幻燈片55
五 、電渣焊
3.應用
電渣焊適用于板厚40mm以上結構的焊接。一般用于直焊縫焊接。目前電渣焊已在我國水輪機、水壓機、軋鋼機、重型機械、鍋爐制造、石油化工等大型設備制造中得到廣泛使用。
電渣焊除焊接碳鋼、低合金、中合金鋼和高合金鋼以及鑄鐵外，也可用來焊接鋁及鋁合金、鎂合金、鈦及鈦合金和銅。
特種設備工程技術中心
幻燈片56
l 承壓類特種設備常用焊接方法
l 焊接接頭
l 焊接應力與變形
l 承壓類特種設備常用鋼材的焊接
l 焊接缺陷及其特征
特種設備工程技術中心
幻燈片57
焊接接頭
一、焊接接頭形式
焊接接頭形式一般由被焊接兩金屬件的相互結構位置來決定，通常分為對接接頭、搭接接頭、角接接頭及T字接頭等。這四種接頭形式中，對接接頭節省材料，容易保證質量，應力分布均勻，應用最為廣泛，但焊前準備及裝配質量要求較高；搭接接頭兩焊件不在同一平面上，浪費金屬且受力時將產生附加應力，適于薄板焊件焊件；角接接頭在構成直角連接時采用，一般只起連接作用而不承受工作載荷；T形接頭是結構非直線連接中應用最廣泛的連接形式。在結構焊接時具體采用哪種形式焊接接頭，主要根據焊件結構形狀、使用要求、焊件厚度進行選擇；另外還應考慮坡口加工難易程度，焊接方法的種類等其它因素的要求。
特種設備工程技術中心
幻燈片58
焊接接頭
l 每種接頭形式下又有不同的坡口形式。根據設計或工藝需要，在焊件的待焊部位加工并裝配成一定幾何形狀的溝槽稱為坡口。(各種坡口溝槽的形式參見GB／T3375-94《焊接術語》)
l 坡口形式的選擇主要考慮以下因素：
l 保證焊透
l 填充于焊縫部位的金屬盡量少
l 便于施焊，改善勞動條件，如圓筒件，筒內焊接量應盡量少
l 減少焊接變形量
特種設備工程技術中心
幻燈片59
1.對接接頭
將兩金屬件放置于同一平面（或曲面內），使其邊緣相對，沿邊緣直線（或曲線）進行焊接的接頭叫對接接頭。
對接接頭是最常見，最合理接頭形式。承壓類特種設備多采用對接接頭。
l I形，一般用于薄板
l V形，加工方便，耗焊材，角 變形大，單面施焊
l X形，加工復雜，雙面施焊，角變形小，焊材損耗少
l U形，加工復雜，焊材損耗少，角變形較大
l 雙U形，加工復雜，焊材損耗少，角變形小
特種設備工程技術中心
幻燈片60
1.對接接頭
用焊條電弧焊焊接板厚在6mm以下的對接焊縫時，一般可用I型坡口直接焊接，但當焊接厚度大于3mm的構件時，需開坡口；板厚在6mm－26mm時，常開單面坡口；板厚在12mm－60mm時，常開雙面坡口。單面坡口的可焊性較好，但焊條消耗量大，且焊后易產生角變形；雙面坡口受熱均勻，變形較小，焊條消耗量也小，但必須兩面施焊，有時受構件結構限制，不易實施。
埋弧焊的接頭形式與焊條電弧焊基本相同，但由于埋弧焊選用的電流大、熔深大，所以在板厚小于12mm時可直接采用I形坡口單面施焊，板厚小于24mm時可直接采用I形坡口雙面施焊，焊更厚構件時需開坡口。
特種設備工程技術中心
幻燈片61
2.搭接接頭
兩塊板料相疊，而在端部或側面角焊的接頭稱搭接接頭。
搭接接頭不需開坡口，裝配要求較松，受力情況復雜，接頭應力集中嚴重，承壓類特種設備一般不允許用搭接結構。
特種設備工程技術中心
幻燈片62
2.搭接接頭
大型立式儲罐的罐底板等一般采用搭接結構
特種設備工程技術中心
幻燈片63
3.角接接頭及T字接頭

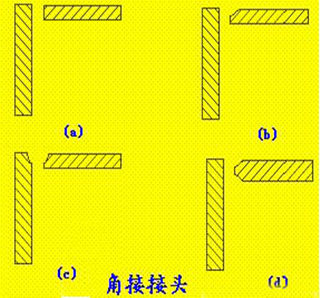

兩構件成直角或一定角度，而在其連接邊緣焊接的接頭稱角接接頭。

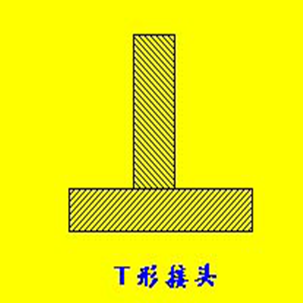

兩構件成T字形焊接在一起的接頭，叫T字接頭。
角接接頭和T字接頭，常用于特種設備接管、法蘭、夾套、管板、管子和凸緣等焊接。
特種設備工程技術中心
幻燈片64
二.焊接接頭的組成
l 熔焊熱源的高溫集中熔化焊縫區金屬，并向工件金屬傳導熱量，必然引起焊縫及附近區域金屬的組織和性能發生變化。
l 焊縫區——在焊接接頭橫截面上測量的焊縫金屬的區域。
l 熔合區——熔合線兩側有一個很窄的焊縫與熱影響區的過渡區。
熱影響區---受焊接熱循環的影響，焊縫附近的母材因焊接熱作用發生組織或性能變化的區域。
特種設備工程技術中心
幻燈片65
焊接接頭
二.特點
l 焊接熱源特點：
l 加熱溫度高（熱處理加熱溫度以上100-200℃）
l 加熱速度快(是熱處理加熱速度的幾十倍甚至幾百倍)
l 高溫停留時間短(手工焊停留時間最大20秒,埋弧自動焊時30-100秒)
l 自然冷卻（熱處理可根據要求控制冷卻速度或在冷卻過程中不同階段進行保溫)
局部加熱(隨熱源的移動,局部加熱地區的范圍也移動)
焊接結構鋼根據熱處理特性不同分為兩類:淬火鋼,不易淬火鋼,分別講述淬火鋼和不易淬火鋼的組織分布。
1.不易淬火鋼:如低碳鋼,某些不易淬硬的低合金鋼,如16Mn.15MoV.15MnTi等
特種設備工程技術中心
幻燈片66
1.不易淬火鋼熱影響區
特種設備工程技術中心
幻燈片67
1.不易淬火鋼熱影響區
l 焊縫區：結晶從熔池壁向中心推進，形成柱狀的鑄態組織。與基體金屬性能接近，但熔池中心易出現雜質、疏松等。
l 熔合區(不完全熔化區)：未熔化的過熱組織和部分熔化的結晶鑄態組織。雖然此區只有0.1mm-0.4mm，但它是焊接接頭的危險區域之一。
l 過熱區（粗晶粒區）：高溫影響，晶粒粗大。塑性和韌性下降，顯著影響焊件接頭性能。
l 正火區（重結晶區）：最高加熱溫度比Ac3稍高，晶粒重結晶細化，獲得正火組織。機械性能改善。
l 部分相變區：最高加熱溫度比Ac1～Ac3稍高，珠光體和部分鐵素體重結晶細化。晶粒大小不均，機械性能稍差。
特種設備工程技術中心
幻燈片68
2.易淬火鋼熱影響區
l 易淬火鋼，如高強鋼，耐熱鋼，此類鋼熱影響區的組織分布與母材焊前熱處理有關焊前熱處理.退火,正火,調質(淬火+高回火)
l 熔合區：同不易淬火鋼
l （完全）淬火區：加熱溫度AC3至熔點間，相當于不易淬火鋼過熱區加正火區，組織從粗大馬氏體過渡到細小馬氏體
l 不完全淬火區：AC1-AC3，馬氏體+鐵素體組織
回火區：焊前退火，不發生組織變化；焊前調質處理，獲得回火組織
特種設備工程技術中心
幻燈片69
焊接接頭
一般，低碳鋼焊件的熱影響區較窄，危害性較小，焊后可直接使用；對于碳素鋼和低合金鋼焊件，焊后可進行正火處理，細化晶粒，改善機械性能；對于無法進行熱處理的焊件，則需正確選擇焊接方法和工藝條件，來減小熱影響區的范圍。
焊接過程中因工藝不當?shù)纫蛩乜赡軙a(chǎn)生氣孔（H、N、CO、H2O）、裂紋(熱裂紋、再熱裂紋、冷裂紋、層狀撕裂、SCC)、未焊透、夾渣、夾雜（O、N、S化物）、未熔合、偏析、顯微缺陷（位錯、空穴、微裂等）的焊接缺陷，影響焊接接頭性能
特種設備工程技術中心
幻燈片70
l 承壓類特種設備常用焊接方法
l 焊接接頭
l 焊接應力與變形
l 承壓類特種設備常用鋼材的焊接
l 焊接缺陷及其特征
特種設備工程技術中心
幻燈片71
焊接變形和焊接應力
焊接應力與變形產生的原因：
焊接過程的加熱和冷卻受到周圍冷金屬的拘束，不能自由膨脹和收縮。
焊接時，焊件各部分冷熱不均，受熱部位產生拉應力，未受熱部位則產生壓應力。當應力達到一定程度，焊件出現變形。
對焊焊縫的應力分布

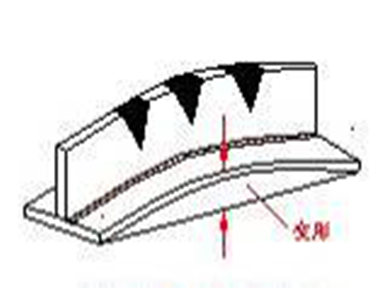

邊緣焊的變形
特種設備工程技術中心
幻燈片72
焊接變形和焊接應力
平板焊接過程中的應力與變形形成原理示意圖
特種設備工程技術中心
幻燈片73
焊接變形和焊接應力
焊件焊后的變形形式主要有：
尺寸收縮、角變形、彎曲變形、扭曲變形、波浪變形等。
特種設備工程技術中心
幻燈片74
焊接變形和焊接應力
l 焊接變形與應力的危害
l 工件焊接后產生變形和應力對結構的制造和使用會產生不利影響。
l 產生焊接變形，可能使焊接結構尺寸不合要求，組裝困難，間隙大小不一致等，從而影響焊件質量。
l 焊接殘余應力會增加工件工作時的內應力，降低承載能力；還會引起裂紋，甚至造成脆斷，應力的存在會誘發應力腐蝕裂紋。
殘余應力是一種不穩定狀態，在一定條件下會衰減而產生一定的變形，使構件尺寸不穩定，所以減少和防止焊接變形和應力是十分必要的。
特種設備工程技術中心
幻燈片75
焊接應力的防止

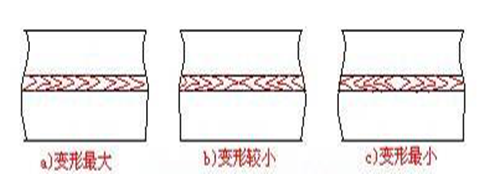

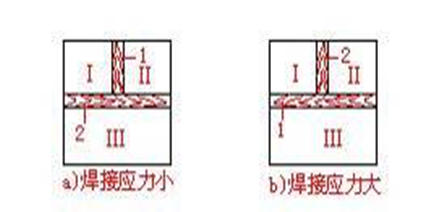

l 采取合理的裝配和焊接順序，使焊縫能夠自由地收縮，以減少應力。而圖b因先焊焊縫1導致對焊縫2的拘束度增加，而增大殘余應力。
l 焊前預熱可以減少工件溫差，也能減少殘余應力。
l 采用小能量，多層焊，也可減少焊縫應力。
特種設備工程技術中心
幻燈片76
焊接應力的消除
l 熱處理法：焊后進行消除應力的退火可消除殘余應力。
l 機械法：當焊縫還處在較高溫度時，錘擊焊縫使金屬伸長，也能減少焊接殘余應力。
l 振動法：低頻振動消應力
特種設備工程技術中心
幻燈片77
焊接變形的防止及消除
l 焊縫對稱布置

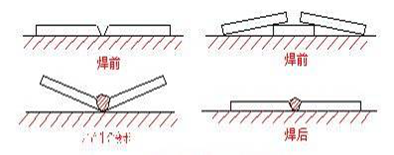

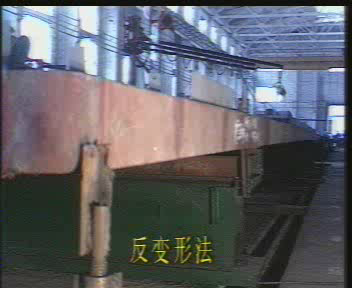

l 采用反變形方法
特種設備工程技術中心
幻燈片78
焊接變形的防止及消除

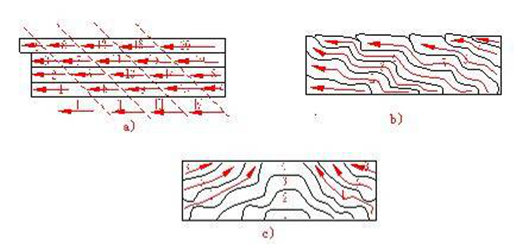

l 采用對稱焊和分段倒退焊
l 采用多層多道焊，能減少焊接變形
特種設備工程技術中心
幻燈片79
焊接變形的防止及消除

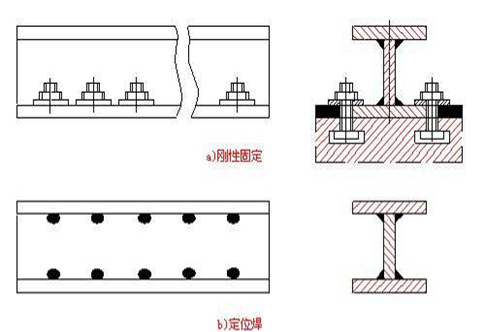

l 采用焊前剛性固定組裝焊接，限制產生焊接變形，但這樣會產生較大的焊接應力。采用定位焊組裝也可防止焊接變形。
特種設備工程技術中心
幻燈片80
焊接變形的防止及消除

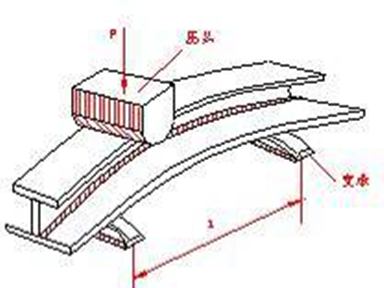

l 嚴重的焊接變形應消除，常采用機械矯正法，通常
只適于塑性好的低碳鋼和普通低合金鋼。
特種設備工程技術中心
幻燈片81
焊接變形的防止及消除
l 火焰矯正法是利用火焰加熱的熱變形方法，一
般也僅適用于塑性好，且無淬硬傾向的材料。
特種設備工程技術中心
幻燈片82
l 承壓類特種設備常用焊接方法
l 焊接接頭
l 焊接應力與變形
l 承壓類特種設備常用鋼材的焊接
l 焊接缺陷及其特征
特種設備工程技術中心
幻燈片83
承壓類特種設備常用鋼材的焊接
一、鋼材的焊接性
二、碳素鋼的焊接
三、低合金鋼的焊接
四、不銹鋼的焊接
特種設備工程技術中心
幻燈片84
鋼材的焊接性
l 焊接性：采用一定焊接方法、焊接材料、工藝參數及結構形式的條件下，獲得優質焊接接頭的難易程度，即其對焊接加工的適應性。
l 焊接性一般包括兩個方面：
1. 工藝焊接性：主要指在給定的焊接工藝條件下，形成完好焊接接頭的能力，特別是接頭對產生裂紋的敏感性，也稱抗裂性；
l 使用焊接性：在給定的焊接工藝條件下，焊接接頭在使用條件下安全運行的能力，包括焊接接頭的力學性能和其它特殊性能（如耐高溫、耐腐蝕、抗疲勞等）。
焊接性是金屬的工藝性能在焊接過程中的反映，了解及評價金屬材料的焊接性，是焊接結構設計、確定焊接方法、制定焊接工藝的重要依據。
特種設備工程技術中心
幻燈片85
鋼材的焊接性
（二）鋼的焊接性評定方法
鋼是焊接結構中最常用的金屬材料，因而評定鋼的焊接性顯得尤為重要。由于鋼的裂紋傾向與其化學成分有密切關系，因此，可以根據鋼的化學成分評定其焊接性的好壞。通常將影響最大的碳作為基礎元素，把其它合金元素的質量分?jǐn)?shù)對焊接性的影響折合成碳的相當質量分?jǐn)?shù)，碳的質量分?jǐn)?shù)和其它合金元素的相當質量分?jǐn)?shù)之和稱為碳當量，它是評定鋼的焊接性的一個參考指標。
特種設備工程技術中心
幻燈片86
碳當量（Carbon Equivalent)公式
特種設備工程技術中心
幻燈片87
鋼材的焊接性
1. 式中，各元素的質量分?jǐn)?shù)都取其成分范圍的上限。
1. 碳當量越高，裂紋傾向越大，鋼的焊接性越差。一般認為，
l Ceq<0.4%時，鋼的淬硬和冷裂傾向不大,焊接性良好
l Ceq=0.4%～0.6%時，鋼的淬硬和冷裂傾向逐漸增加,焊接性較差,焊接時需要采取一定的預熱、緩冷等工藝措施，以防止產生裂紋；
l Ceq>0.6%時，鋼的淬硬和冷裂傾向嚴重，焊接性很差，一般不用于生產焊接結構。
碳當量公式僅用于對材料焊接性的粗略估算，在實際生產中，應通過直接試驗（焊接性試驗），模擬實際情況下的結構、應力狀況和施焊條件，在試件上焊接，觀察試件的開裂情況，并配合必要的接頭使用性能試驗進行評定(焊接工藝評定)。
特種設備工程技術中心
幻燈片88
焊接工藝評定
鋼材焊接性影響因素很復雜，所以有一系列評定焊接性的試驗，如剛性固定對接焊抗裂試驗、斜Y型坡口焊接裂紋試驗、十字接頭裂紋試驗等。為了驗證焊接工藝性，在焊接試驗的基礎上需進行焊接工藝評定。
焊接工藝評定的目的（功能）
★驗證施焊單位擬定的焊接工藝的正確性，
★評定施焊單位焊制焊接接頭的使用性能符合設計要求的
能力。
焊接工藝評定的目的在于評定出合格的工藝，焊接接頭的使用性能要符合要求。
幻燈片89
焊接工藝評定程序
幻燈片90
焊接工藝評定的判定規則（替代準則）
l 1、焊接工藝因素
l 重要因素：影響焊接接頭抗拉強度和彎曲性能。當變更任何一個重要因素是都需要重新評定焊接工藝。
l 補加因素：影響焊接接頭沖擊韌性。當變更時，可按增加或變更的補加因素增焊沖擊韌性試件進行試驗。
次要因素：對要求測定的力學性能無明顯影響。當變更時，不需要重新評定焊接工藝，但需重新編制焊接工藝指導書。
幻燈片91
焊接工藝評定的判定規則（替代準則）

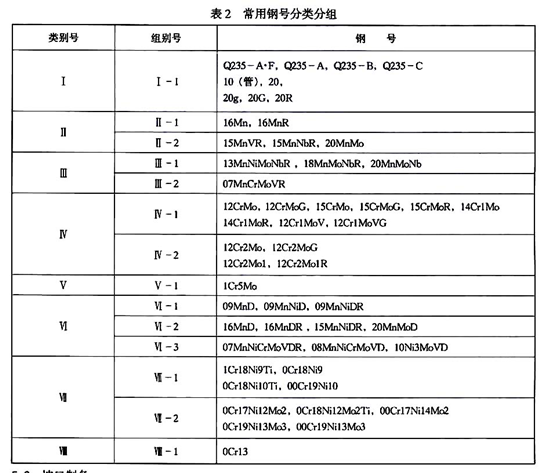

2、母材
★同組母材可以替代
★Ⅵ-2適用于Ⅱ-1母材
★同類別中，高組別適用于該組別與低組別組成的異種接頭
★不同類別組成的異種接頭，即使已分別評定，也需重新評定但類（組）別為Ⅱ或Ⅵ-1、 Ⅵ-2適用于該類別與類別Ⅰ的母材組成的異種接頭
幻燈片92
焊接工藝評定的判定規則（替代準則）

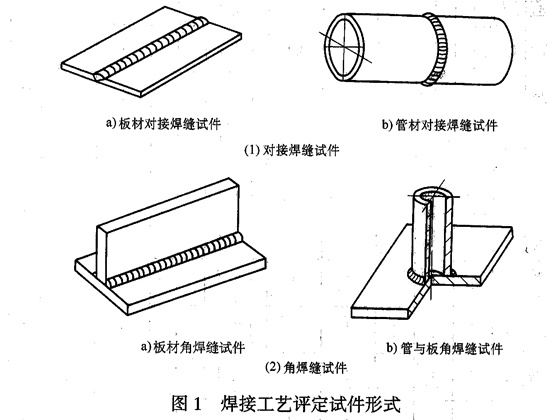

l 3、焊縫試件分類及替代
l 板材對接適用于管材對接，反之亦然；
l 管板角接適用于板材角接，反之亦然；
對接適用于角接。
幻燈片93
焊接工藝評定的判定規則（替代準則）
4、焊接方法
5、焊接因素
6、熱處理
7、試件厚度
幻燈片94
二、碳素鋼的焊接
l Q235、10、15、20等低碳鋼是應用最廣泛的焊接結構材料，由于其含碳量低于0.25%，塑性很好，淬硬傾向小，不易產生裂紋，所以焊接性最好。焊接時，任何焊接方法和最普通的焊接工藝即可獲得優質的焊接接頭。但由于施焊條件、結構形式不同，焊接時還需注意以下問題：
l （1）在低溫環境下焊接厚度大、剛性大的結構時，應該進行預熱，否則容易產生裂紋。
l （2）重要結構焊后要進行去應力退火以消除焊接應力。
低碳鋼對焊接方法幾乎沒有限制，應用最多的是手工電弧焊、埋弧焊、氣體保護電弧焊和電阻焊。采用電弧焊時，焊接材料的選擇參見表。
特種設備工程技術中心
幻燈片95
二、碳素鋼的焊接
低碳鋼焊接材料的選擇
|
焊接方法 |
焊接材料 |
應用情況 |
|
手工電弧焊 |
J421、J422、J423等 |
一般結構 |
|
J426、J427、J506、J507等 |
承受動載荷、結構復雜或厚板重要結構 |
|
埋弧焊 |
H08 配HJ430、H08A 配HJ431 |
一般結構 |
|
H08MnA 配HJ431 |
重要結構 |
|
CO2氣體保護焊 |
H08Mn2SiA |
一般結構 |
特種設備工程技術中心
幻燈片96
中碳鋼的焊接
l 含碳量在0.25%～0.60%之間的中碳鋼，有一定的淬硬傾向，焊接接頭容易產生低塑性的淬硬組織和冷裂紋，焊接性較差。中碳鋼的焊接結構多為鍛件和鑄鋼件，或進行補焊。
l 焊接方法：手工電弧焊。
l 焊條選用：抗裂性好的低氫型焊條（如J426、J427、J506、J507等），焊縫有等強度要求時，選擇相當強度級別的焊條。對于補焊或不要求等強度的接頭，可選擇強度級別低、塑性好的焊條，以防止裂紋的產生。
焊接時，應采取焊前預熱、焊后緩冷等措施以減小淬硬傾向，減小焊接應力。接頭處開坡口進行多層焊，采用細焊條小電流，可以減少母材金屬的熔入量,降低裂紋傾向。
特種設備工程技術中心
幻燈片97
高碳鋼的焊接
高碳鋼的含碳量大于0.60%，其焊接特點與中碳鋼基本相同，但淬硬和裂紋傾向更大，焊接性更差。一般這類鋼不用于制造焊接結構，大多是用手工電弧焊或氣焊來補焊修理一些損壞件。焊接時，應注意焊前預熱和焊后緩冷。
特種設備工程技術中心
幻燈片98
低合金鋼的焊接
低合金鋼焊接經常出現的問題
（1） 熱裂紋 熱裂紋指焊接過程中，焊縫和熱影響區金屬冷卻到固相線附近的高溫區產生的焊接裂紋。其原因在于低合金鋼的焊接過程中銅、硼、氮等元素成為形成裂紋的敏感元素。
（2） 冷裂紋 焊接接頭冷卻到較低溫度下（對于鋼來說在Ms溫度以下）時產生的焊接裂紋稱為冷裂紋。冷裂紋常發生在高強度鋼的厚板結構中。其原因是接頭的剛度大，造成的局部應力大，或在冷卻過程中氫析出后聚集造成局部應力超過了鋼的強度極限。
冷裂紋三要素：擴散氫，淬硬組織，拉伸應力
（3） 白點 在焊縫金屬拉斷面上，出現的如魚目狀的一種白色圓形斑點稱為白點。其產生原因是焊接過程中吸收了過量的氫，故又稱氫白點。
低合金鋼焊接主要根據不同鋼號的屈服點等級選擇焊接材料，應遵守等強度（某些鋼號應考慮成分相同或相近）原則。對于厚度大、剛度大的構件或在低溫下焊接時應考慮使用低氫型焊條，焊前進行預熱等，嚴格按照焊接工藝規范施焊。
特種設備工程技術中心
幻燈片99
低合金結構鋼的焊接
l 低合金結構鋼按其屈服強度可以分為九級：300、350、400、450、500、550、600、700、800MPa。
l 強度級別≤400MPa的低合金結構鋼，Ceq<0.4%，焊接性良好，其焊接工藝和焊接材料的選擇與低碳鋼基本相同，一般不需采取特殊的工藝措施。只有焊件較厚、結構剛度較大和環境溫度較低時，才進行焊前預熱，以免產生裂紋。
強度級別≥450MPa的低合金結構鋼，Ceq>0.4%，存在淬硬和冷裂問題，其焊接性與中碳鋼相當，焊接時需要采取一些工藝措施，如焊前預熱（預熱溫度150℃左右）可以降低冷卻速度，避免出現淬硬組織；適當調節焊接工藝參數，可以控制熱影響區的冷卻速度，保證焊接接頭獲得優良性能；焊后熱處理能消除殘余應力，避免冷裂。
特種設備工程技術中心
幻燈片100
低合金結構鋼的焊接
低合金結構鋼含碳量較低，對硫、磷控制較嚴，手工電弧焊、埋弧焊、氣體保護焊和電渣焊均可用于此類鋼的焊接，以手工電弧焊和埋弧焊較常用；選擇焊接材料時，通常從等強度原則出發，為了提高抗裂性，盡量選用堿性焊條和堿性焊劑，對于不要求焊縫和母材等強度的焊件，亦可選擇強度級別略低的焊接材料，以提高塑性，避免冷裂。
特種設備工程技術中心
幻燈片101
不銹鋼的焊接
不銹鋼中都含有不少于12%的鉻，還含有鎳、錳、鉬等合金元素，以保證其耐熱性和耐腐蝕性。按組織狀態，不銹鋼可分為奧氏體不銹鋼、鐵素體不銹鋼和馬氏體不銹鋼等，其中以奧氏體不銹鋼的焊接性最好，廣泛用于石油、化工、動力、航空、醫藥、儀表等部門的焊接結構中，常見牌號有1Cr18Ni9、1Cr18Ni9Ti、0Cr18Ni9等。
特種設備工程技術中心
幻燈片102
不銹鋼的焊接
l （一）奧氏體不銹鋼的焊接性
奧氏體不銹鋼焊接件容易在焊接接頭處發生晶間腐蝕，其原因是焊接時，在450～850℃溫度范圍停留一定時間的接頭部位，在晶界處析出高鉻碳化物（Cr23C6），引起晶粒表層含鉻量降低，形成貧鉻區，在腐蝕介質的作用下，晶粒表層的貧鉻區受到腐蝕而形成晶間腐蝕。這時被腐蝕的焊接接頭表面無明顯變化，受力時則會沿晶界斷裂，幾乎完全失去強度。為防止和減少焊接接頭處的晶間腐蝕，應嚴格控制焊縫金屬的含碳量，采用超低碳的焊接材料和母材。采用含有能優先與碳形成穩定化合物的元素如Ti、Nb等，也可防止貧鉻現象的產生。
特種設備工程技術中心
幻燈片103
不銹鋼的焊接
l 奧氏體不銹鋼焊接的另一個問題是熱裂紋。產生的主要原因是焊縫中的樹枝晶方向性強，有利于S、P等元素的低熔點共晶產物的形成和聚集。
l 另外，此類鋼的導熱系數�。s為低碳鋼的1/3），線脹系數大（比低碳鋼大50%），所以焊接應力也大。防止的辦法是選用含碳量很低的母材和焊接材料，采用含適量Mo、Si等鐵素體形成元素的焊接材料，使焊縫形成奧氏體加鐵素體的雙相組織，減少偏析。
注：馬氏體、鐵素體不銹鋼：冷裂紋，脆化
特種設備工程技術中心
幻燈片104
不銹鋼的焊接
（二）奧氏體不銹鋼的焊接工藝
一般熔焊方法均能用于奧氏體不銹鋼的焊接，目前生產上常用的方法是手工電弧焊、氬弧焊和埋弧焊。在焊接工藝上，主要應注意以下問題：
（1）采用小電流、快速焊，可有效地防止晶間腐蝕和熱裂紋等缺陷的產生。一般焊接電流應比焊接低碳鋼時低20%；
（2）焊接電弧要短，且不作橫向擺動，以減少加熱范圍。避免隨處引弧，焊縫盡量一次焊完，以保證耐腐蝕性。
（3）多層焊時，應等前面一層冷至60℃以下，再焊后一層。雙面焊時先焊非工作面，后焊與腐蝕介質接觸的工作面。
（4）對于晶間腐蝕，在條件許可時，可采用強制冷卻。必要時可進行穩定化處理，消除產生晶間腐蝕的可能性。
特種設備工程技術中心
幻燈片105
l 承壓類特種設備常用焊接方法
l 焊接接頭
l 焊接應力與變形
l 承壓類特種設備常用鋼材的焊接
l 焊接缺陷及其特征
特種設備工程技術中心
幻燈片106
焊接缺陷及其特征
l 一. 焊接缺陷的危害性：
l 焊接缺陷對承壓設備安全的影響主要表現在三個方面：
l 由于缺陷的存在，減少了焊縫的承載截面積，削弱了拉伸強度。
l 由于缺陷形成缺口，缺口尖端會發生應力集中和脆化現像，容易產生裂絞并擴展。
缺陷可能穿透筒壁，發生泄漏，影響致密性。
幻燈片107
焊接缺陷及其特征
l 2. 焊接缺陷分類：
l 從宏觀上看，可分為裂紋、未熔合、未焊透、夾渣、氣孔、及形狀缺陷，又稱焊縫金屬表面缺陷或叫接頭的幾何尺寸缺陷，如咬邊，焊瘤等。在底片上還常見如機械損傷（磨痕），飛濺、腐蝕麻點等其他非焊接缺陷。
l 從微觀上看，可分為晶體空間和間隙原子的點缺陷，位錯性的線缺陷，以及晶界的面缺陷。微觀缺陷是發展為宏觀缺陷的隱患因素。
對于焊縫內部缺陷，如裂紋、未熔合、未焊透、夾渣和氣孔等，可由檢測人員采用無損檢測手段來檢查評定。
幻燈片108
焊接缺陷及其特征
l 在焊接過程中，焊接接頭區域產生各種缺陷是不可避免的，但我們應該想方設法將缺陷控制到最低限度。焊接外觀缺陷有咬邊、焊瘤、凹陷、未焊滿等。在此主要介紹內部缺陷。

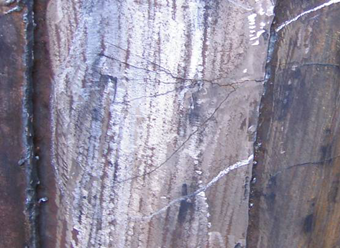

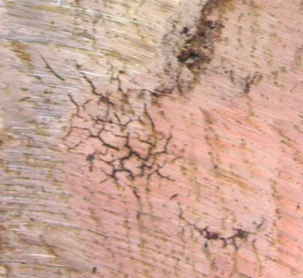

l 1.裂紋（焊接裂紋）：
l 在焊接應力及其它致脆因素共同作用下，焊接接頭中局部地區的金屬原子結合力遭到破壞而形成的新界面而產生縫隙，稱為焊接裂紋。
l 它具有尖銳的缺口和大的長寬比特征

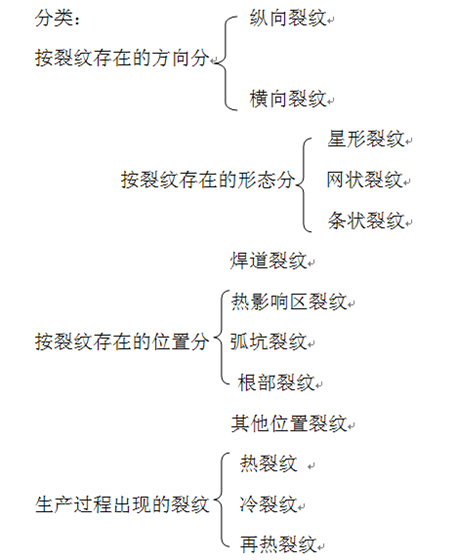

l 按其方向可分為縱向裂紋、橫向裂紋，輻射狀（星狀）裂紋
l 按發生的部位可分為根部裂紋、弧坑裂紋，熔合區裂紋、焊趾裂紋及熱響裂紋。
l 按產生的溫度可分為熱裂紋（如結晶裂紋、液化裂紋等）、冷裂紋（如氫致裂紋、層狀撕裂等）以及再熱裂紋。
幻燈片109
焊接缺陷及其特征
幻燈片110

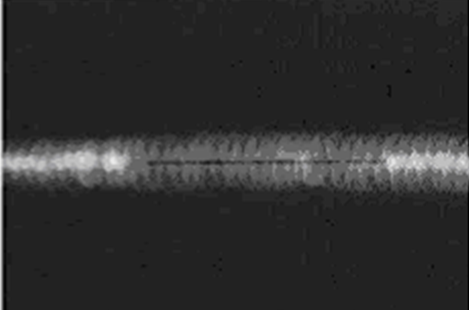

焊接缺陷(裂紋)在底片上形貌

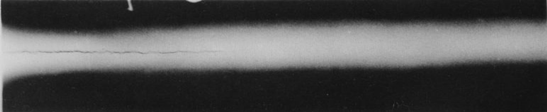

l 裂紋在底片上的形貌：
l 1) 黑細線條，略帶曲齒及有波狀細紋，兩端尖細，黑度逐漸淡漠消失。有時，端頭前方有絲狀陰影延伸。
l 2) 裂紋呈一條直線細紋，輪廓分明，兩端常較尖細；中部稍寬不大含有分枝，邊緣沒有松狀現象。
l 3) 放射性裂紋，黑度較淺。
l 裂紋的檢驗和定量，單靠射線是不夠的，必要時，要用其它檢測手段；如在超聲波探傷和磁力探傷配合下驗證。
幻燈片111
焊接缺陷及其特征
l 2.未 熔 合
l 是指熔焊時，焊道與母材之間或焊道與焊道之間，未完全熔化結合的部分。
l 點焊時母材與母材之間未完全熔化結合的部分。
l 未熔合可分為坡口未熔合、焊道之間未熔合（包括層間未熔合）、焊縫根部未熔合。按其間成分不同，可分為白色未熔合（純氣隙、不含夾渣）、黑色未熔合（含夾渣的）。
1.側面未熔合 2 層間未融合 3單V坡口根部未融合 4 X坡口根部未融合
幻燈片112
焊接缺陷及其特征
未熔合是一種類似于裂紋的極其危險的缺陷。未熔合本身就是一種虛焊， 在交變載荷工作狀態下， 應力集中，極易開裂，是最危險缺陷之一。

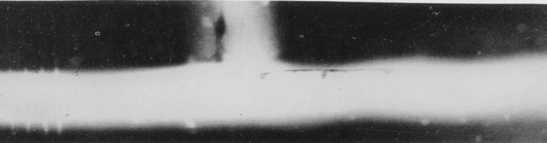

l 未熔合在底片上的形貌：
l 根部未熔合的典型影象是一條細直黑線，線的一側輪廓整齊且黑度較大，為坡口鈍邊痕跡，另一側輪廓可能較規則也可能不規則，根部未熔合在底片上的位置應是焊縫根部的投影位置，一般在焊縫中間．因坡口形狀或投影角度等原因也可能偏向一邊。
坡口未熔合的典型影象是連續或斷續的黑線，寬度不一，黑度不均勻，一側輪廓較齊，黑度較大，另一側輪廓不規則，黑度較小，在底片上的位置一般在焊縫中心至邊緣的1／2處，沿焊縫縱向延伸。
幻燈片113
焊接缺陷及其特征

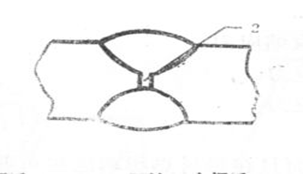

l 3. 未 焊 透
l 焊接時接頭根部未完全熔透的現象，也就是焊件的間隙或鈍邊未被熔化而留下的間隙，或是母材金屬之間沒有熔化，焊縫熔敷金屬沒有進入接頭的根部造成的缺陷。
l 未焊透可分為雙面焊未焊透和單面焊未焊透兩種
l

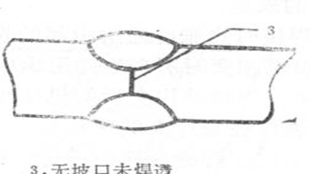

1. 單V坡口未焊透 2．X坡口未焊透 3．無坡口未焊透
幻燈片114
焊接缺陷及其特征
l 未焊透在底片上的形貌：
l 未焊透在底片上是位于焊縫中間，這種缺陷在底片上所顯示形貌是筆直一條黑線，線條連續或斷續都有。呈條狀或帶狀，其寬窄取決于對縫間隙的大小，有時對縫很小，在底片呈一條很細黑線，似裂紋，但無尾梢。陰影的黑度均勻，輪廓顯明，當有夾渣和氣孔伴隨時，雖然線條的寬度和黑度在局部有所改變，但其線條本身仍是一條直線。
有時，這條畢直的黑線因焊接、透照因素，也會出現在焊縫的邊緣一則。
幻燈片115
焊接缺陷及其特征
l 4.夾 渣
l 夾渣是指焊縫金屬中殘留有外來固體物質所形成的缺陷，以及焊后殘留在焊縫中的金屬顆粒。
l 夾渣是焊接過程中比較容易產生的缺陷，通常尤以殘留在焊縫金屬中的熔劑形成的夾渣最為常見。
l 熔劑夾渣：是指焊條藥皮或焊劑不溶物而產生 的夾渣物。
l 金屬夾渣：是指焊縫金屬中殘留的金屬顆粒。 如：鎢金屬。
夾渣在焊縫中的形狀有：單個點狀夾渣、條狀夾渣、鏈狀夾渣和密集夾渣等 。
幻燈片116
焊接缺陷及其特征

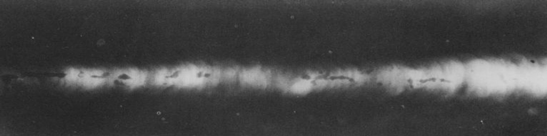

l 夾渣在底片上的形貌
l 非金屬夾渣在底片上的影象是黑點，黑條或黑塊，形狀不規則，黑度變化無規律，輪廓不園滑，有的帶棱角。
l 非金屬夾渣可能發生在焊縫中的任何位置，條狀夾渣的延伸方向多與焊縫平行。
鎢夾渣在底片上的影象是一個白點，由于鎢對射線的吸收系數很大，因此白點的黑度極小（極亮）。
幻燈片117
焊接缺陷及其特征

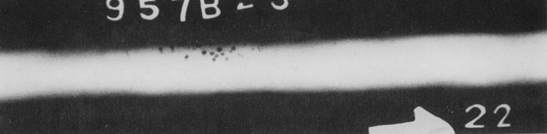

l 5. 氣 孔
l 氣孔是指焊接時，熔池中的氣泡在凝固時未能逸出，而殘留下來所形成的空穴。
l 氣孔可分為條蟲狀氣孔、針孔、柱孔，按分布可分為密集氣孔，鏈孔等。
l 氣孔產生部位和形狀
氣孔分內氣孔和外氣孔兩種：小的很小，在顯微鏡下才能看到，大的可達φ6mm以上。氣孔是由于氣體熔解于液態金屬內，在冷卻中金屬熔解度降低，部分氣體企圖進入大氣，但遇到金屬結晶的阻力，使它不能順利的逸出而殘留于金屬內，形成了內氣孔，或逸在表面形成外氣孔。
幻燈片118
焊接缺陷及其特征
幻燈片119
